[1 pcs] Module SIM800C chưa ra chân

Giới thiệu [1 pcs] Module SIM800C chưa ra chân

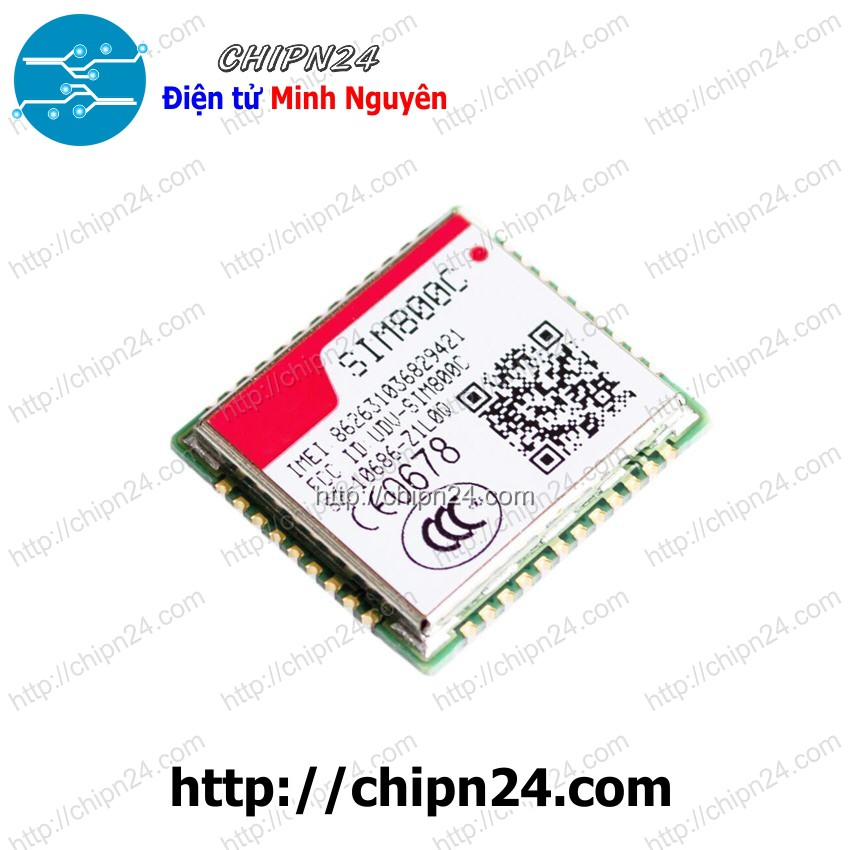

Module SIM800C chưa ra chân

Thông số kỹ thuật:
- Hỗ trợ 4 băng tần GSM850MHz, EGSM900MHz, DCS1800MHz, PCS1900MHz
- Hỗ trợ GPRS class 10/12
- Thực hiện/nhận cuộc gọi, gửi/nhận tin nhắn
- Có chân nối loa và mic dùng để nghe gọi trục tiếp
- Điều khiển hoàn toàn thông qua giao tiếp UART bằng tập lệnh AT
- Sử dụng microSIM
- Điện áp hoạt động: 3.8 ~ 4.2Vdc, dòng lớn hơn 500mA, khuyên dùng với module hạ áp LM2596S
- Lưu ý: nên dùng thêm một tụ lọc nguồn giá trị khoảng 2200uF để điện áp ổn định hơn khi module SIM thực hiện/nhận cuộc gọi hay gửi/nhận tin nhắn
- Chân boot là chân bật tắt module SIM, nếu cấp nguồn xong thì kéo chân boot xuống mức 0 ít nhất 1s để bật/tắt nguồn cấp cho module, có thể đặt luôn chân boot xuống mức 0 để module hoạt động liên tục
- Trong trường hợp module đang hoạt động, đèn trên module vẫn nháy mà không thể sử dụng tập lệnh AT thì nghĩa là module đang ở trạng thái ngủ, cần đưa chân DTR xuống mức 0 để kích hoạt lại module
- Khi lắp sim vào mà module không thể nhận sim, hoặc nhận sim xong thì ngay lập tức bị reset module thì nên lắp thêm tụ điện có giá trị khoảng 2200uF/16V

Download:
Tài liệu hướng dẫn
https://www.elecrow.com/download/SIM800C_Hardware_Design_V1.02.pdf

Tập lệnh AT đầy đủ
https://www.elecrow.com/wiki/images/2/20/SIM800_Series_AT_Command_Manual_V1.09.pdf
..............................................................................
